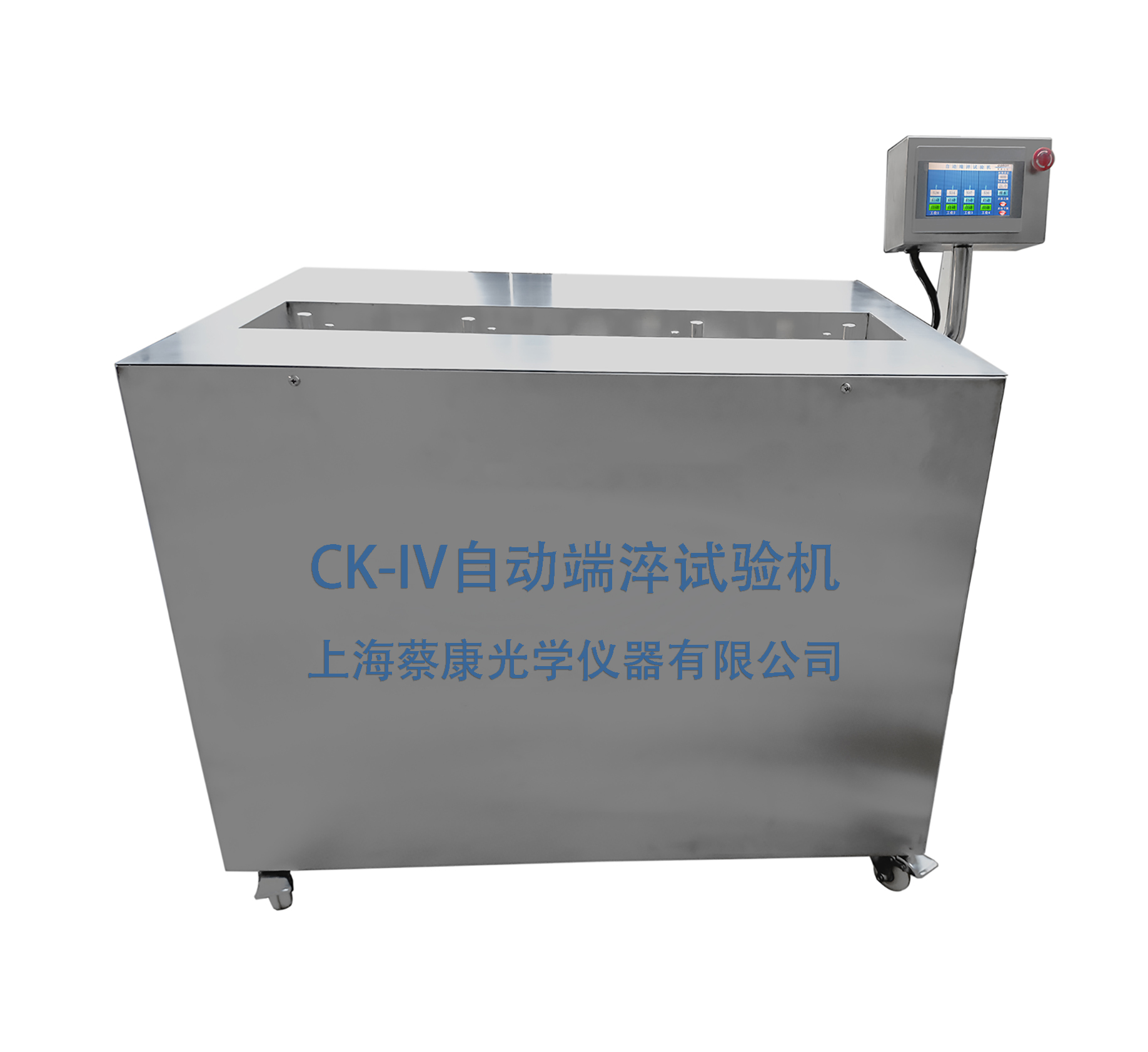

名稱：全自動液晶端淬試驗機（觸摸屏顯示）
型號：CK-IV-2 CK-IV-4 CK-IV-6 CK-IV-8  CK-IV-10 CK-IV-12

一、產品介紹：

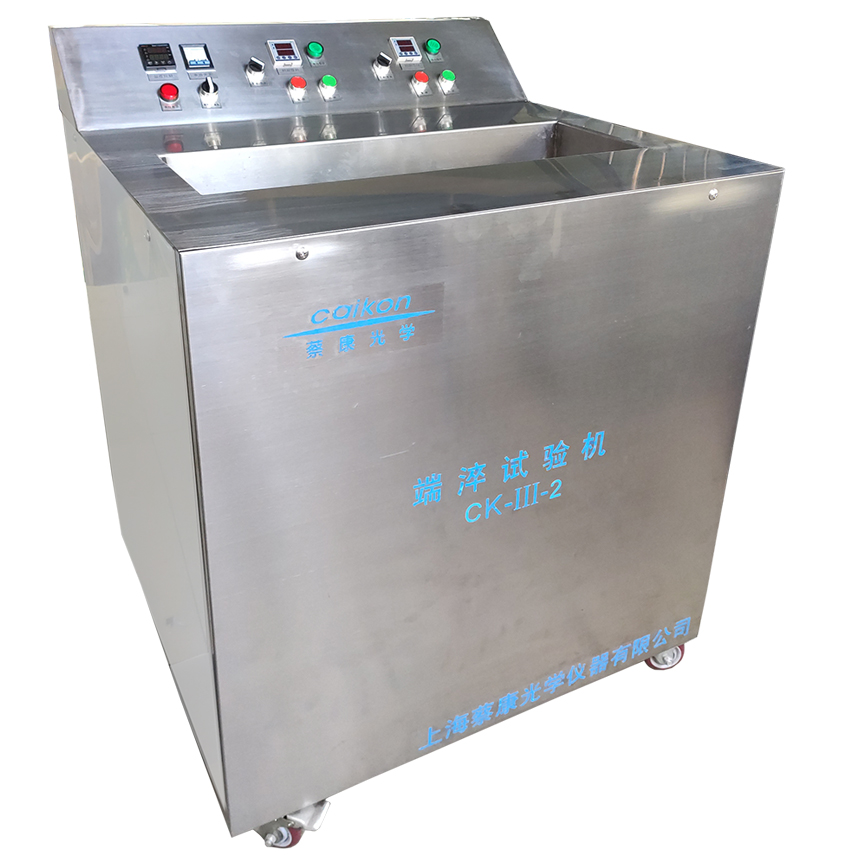

    CK-IV系列自動端淬試驗機，是在本公司第三代產品CK-III系列基礎上經過多次升級改造，該機要求完全滿足GB/T225-2006、ISO642、ASTM A225等標準（鋼 淬透性的末端實驗方法）標準中的規定。適用于優質碳素結構鋼、合金結構鋼、彈簧鋼、部分工具鋼、軸承鋼、低淬透性結構鋼等鋼種的端面淬火實驗。

CK-IV系列自動端淬試驗機與普通端淬試驗機相比，在以下幾個方面進行了改進。

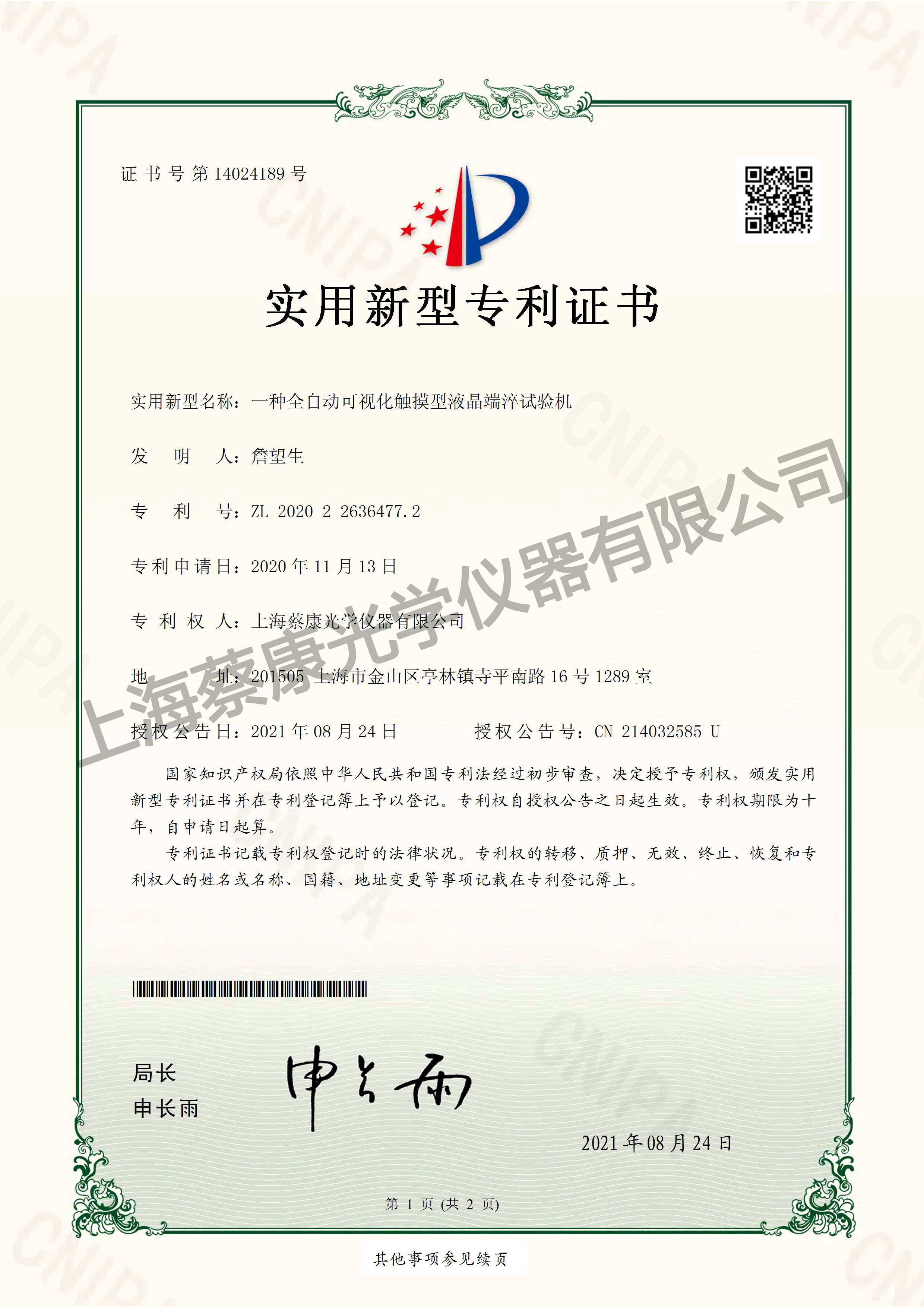

1、CK-IV系列采用液晶觸摸屏控制操作，并有申請可視化液晶端淬機相關專利，（專利號：ZL2020 2 2636477.2）。

2、觸摸屏內軟件替代時間繼電器和溫度控制器等儀表的頻繁操作，使之更具有高科技含量及穩定性，性能遠超前代產品，同時也更方便用戶的使用。

3、采用了數字化淬火時間控制系統，可完成自動上水-自動啟動-自動噴水-淬火-結束整個工作循環。

4、采用獨創的控制結構，保證端淬試驗對水柱高度、噴水時間的嚴格要求，并可根據國標進行設置。

5、 每個工位單獨水路設計，其中一個工位出現故障，不影響其他工作正常工作。

1、CK-IV系列端淬試驗機采用嵌入式ARM程控設計，7英寸液晶觸摸屏操作面板，屏幕控制替代原物理按鍵，屏內軟件系統集成原分體式控制儀表功能。

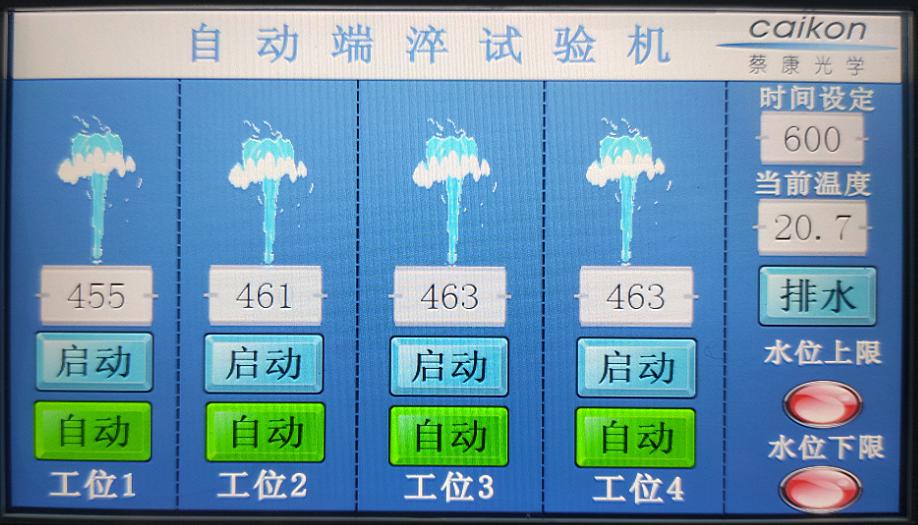

2、所有淬火相關參數都數字化顯示，液晶屏上可顯示啟動模式，溫度監控，水位狀態，自動排水開關狀態，當前溫度，設定溫度，淬火時間，淬火數量計數（其它參數可按要求定制）。
3、CK-IV系列端淬試驗機由機架、保溫水箱、水泵自動循環水系統、噴水時間設定系統、光電傳感器自動快速開啟裝置、水溫調節控制系統等部分組成。
4、試驗機整機（水箱 噴嘴支架 機架 面板 擱板）采用J304不銹鋼焊接，水箱、噴管等與水長期接觸部件采用不銹鋼制作。
5、噴水啟動功能的控制采用高靈敏度光電傳感器，自動控制與手動控制兩種方法自由切換，液晶屏顯示自動/手動狀態。
6、時間控制采用微芯片控制，到達設定時間后噴水會自動關閉并提醒。每個噴嘴的噴水時間可分別設定，還可分別調整噴水高度，保持水柱的平穩。
7、溫度監控自動控制水溫，當水溫低于設定溫度后，自行加熱升溫至目標溫度；高于目標溫度即開始降溫。高精度溫度傳感器，溫度誤差可控制在±0.5度，水溫控制精度高。
8、全不銹鋼可調支架，可任意高度調節，滿足美標及其它標準要求。
9、除標準2工位、4工位、6工位外，可定制3工位、5工位、7工位，以滿足不同測試要求。

三、CK-IV液晶系列端淬試驗機主要技術數據：

  表1 端淬試驗機主要技術數據

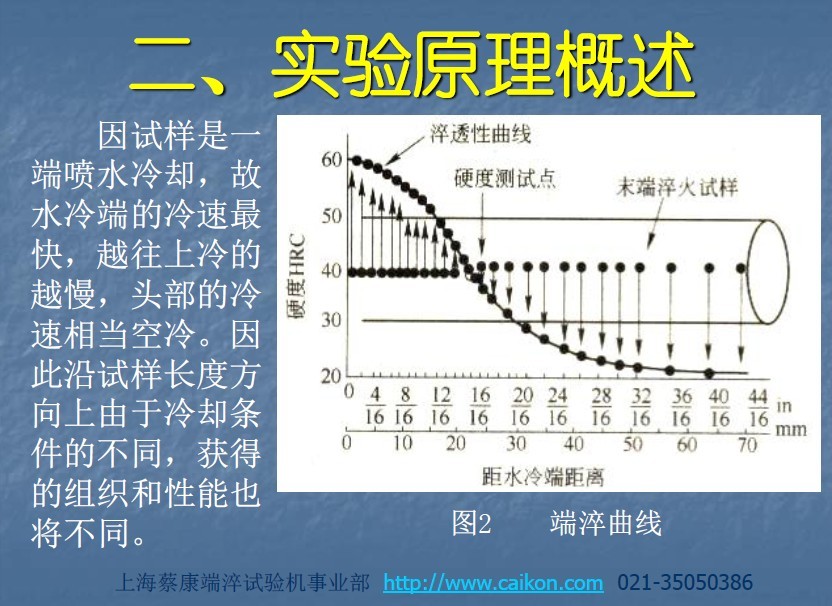

（3）淬透性的測定方法
試驗時，先將標準試樣加熱至奧氏體化溫度，保溫30～40min，然后迅速放在端淬試驗機上端淬淬火。結束后，取下試樣，按照國家標準的規定，進行硬度測量，最終得出端淬曲線。
